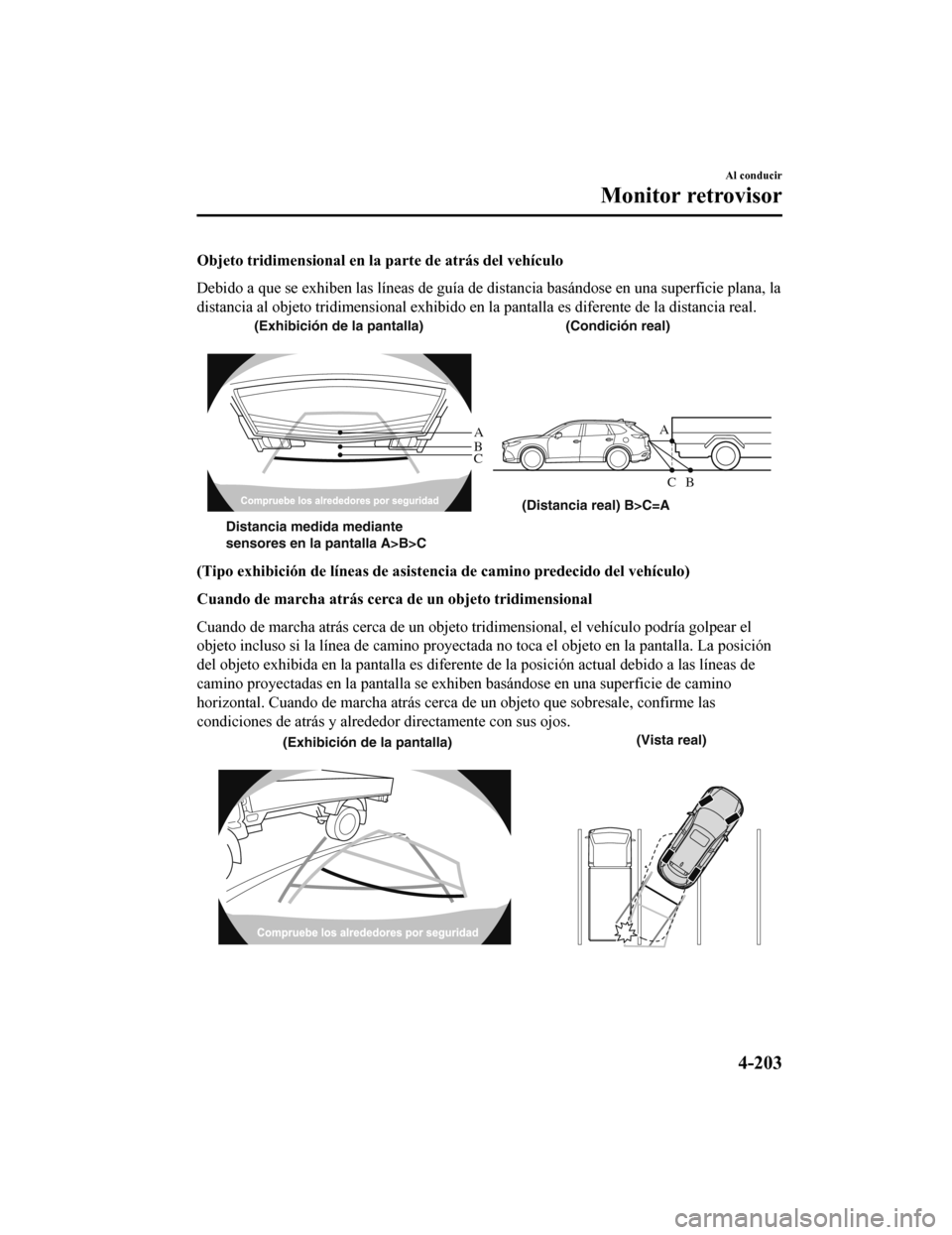

Objeto tridimensional en la parte de atrás del vehículo
Debido a que se exhiben las líneas de guía de distancia basándo se en una superficie plana, la
distancia al objeto tridimensional exhibido en la pantalla es d iferente de la distancia real.
A
A
C B
CB
(Distancia real) B>C=A
Distancia medida mediante
sensores en la pantalla A>B>C (Exhibición de la pantalla)
(Condición real)
(Tipo exhibición de líneas de asistencia de camino predecido del vehículo)
Cuando de marcha atrás cerca de un objeto tridimensional
Cuando de marcha atrás cerca de un objeto tridimensional, el ve hículo podría golpear el
objeto incluso si la línea de cam ino proyectada no toca el objeto en la pantalla. La posición
del objeto exhibida en la pantalla es diferente de la posición actual debido a las líneas de
camino proyectadas en la pantalla se exhiben basándose en una s uperficie de camino
horizontal. Cuando de marcha atrás cerca de un objeto que sobre sale, confirme las
condiciones de atrás y alrede dor directamente con sus ojos.
(Exhibición de la pantalla) (Vista real)
Al conducir
Monitor retrovisor
4-203
CX-9_8GC9-SP-17G_Edition1
2017-6-17 15:32:43

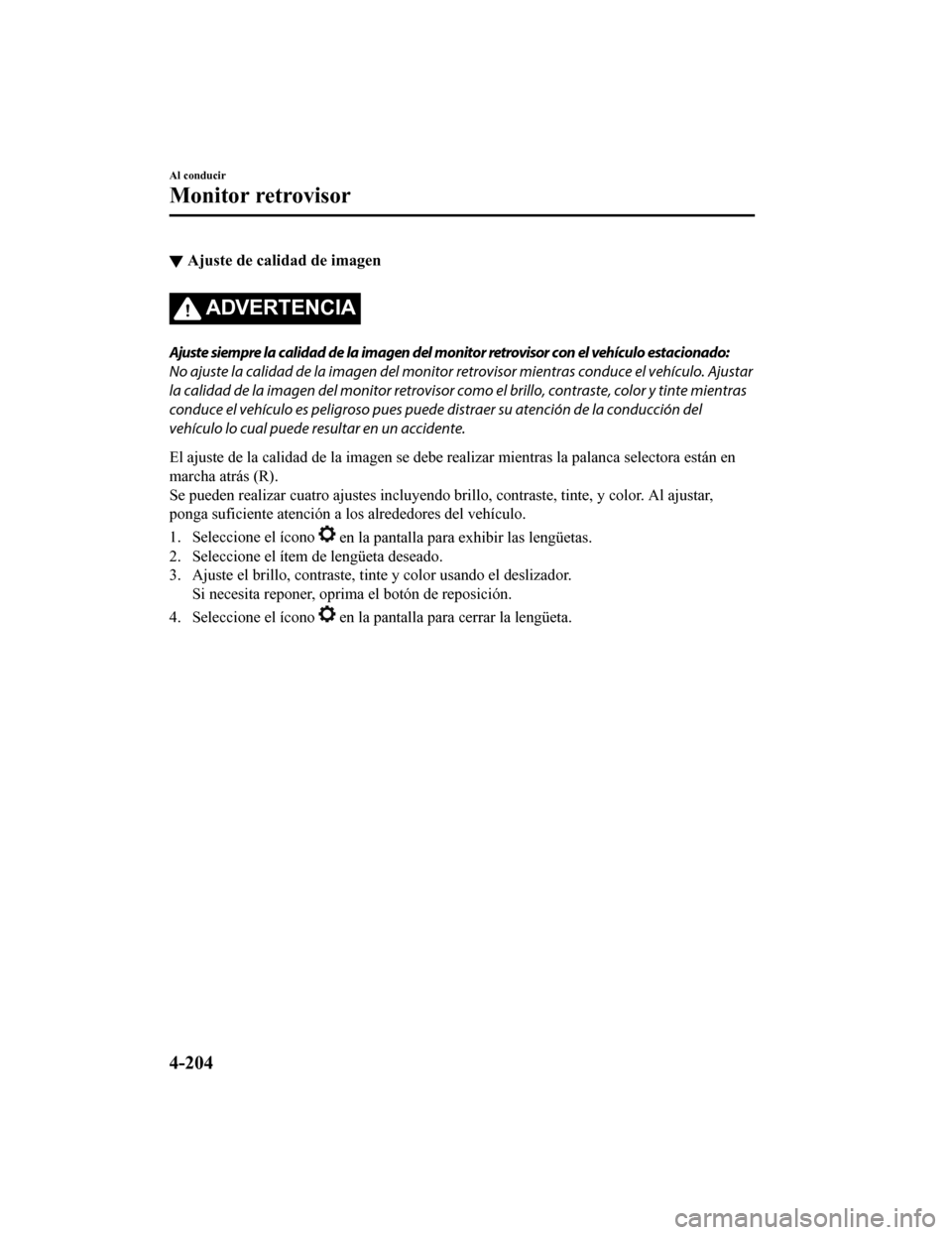

▼Ajuste de calidad de imagen
ADVERTENCIA
Ajuste siempre la calidad de la imagen del monitor retrovisor con el vehículo estacionado:
No ajuste la calidad de la imagen del monitor
retrovisor mientras conduce el vehículo. Ajustar
la calidad de la imagen del monitor retrovisor como el brillo, contraste, color y tinte mientras
conduce el vehículo es peligroso pues puede distraer su atención de la conducción del
vehículo lo cual puede resultar en un accidente.
El ajuste de la calidad de la imagen se debe realizar mientras la palanca selectora están en
marcha atrás (R).
Se pueden realizar cuatro ajustes incluyendo brillo, contraste, tinte, y color. Al ajustar,
ponga suficiente atención a los alrededores del vehículo.
1. Seleccione el ícono
en la pantalla para exhibir las lengüetas.
2. Seleccione el ítem de lengüeta deseado.
3. Ajuste el brillo, contraste, t inte y color usando el deslizador.
Si necesita reponer, oprima el botón de reposición.
4. Seleccione el ícono
en la pantalla para cerrar la lengüeta.
Al conducir
Monitor retrovisor
4-204
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43

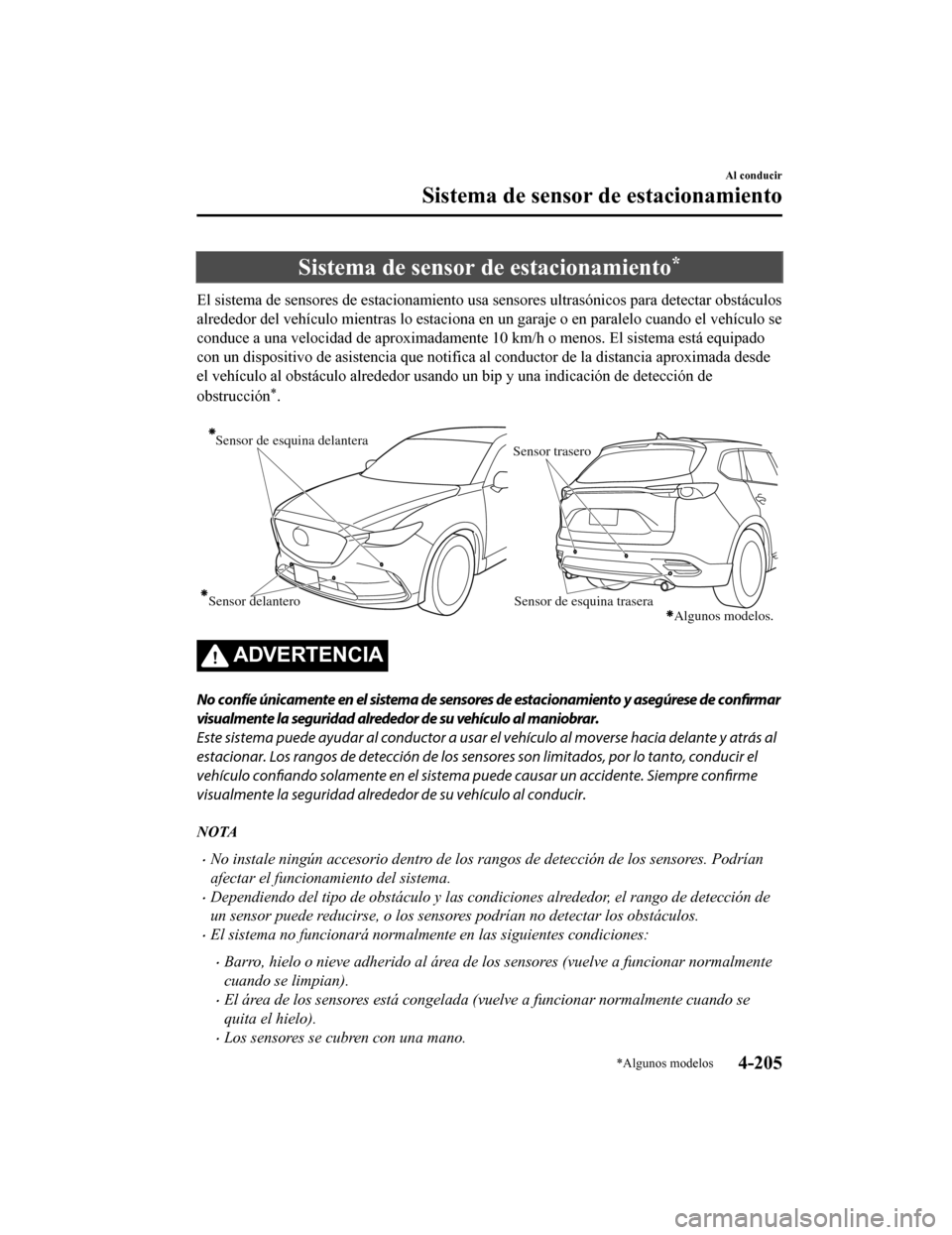

Sistema de sensor de estacionamiento*
El sistema de sensores de estacionamiento usa sensores ultrasónicos para detectar obstáculos
alrededor del vehículo mientras lo estaciona en un garaje o en paralelo cuando el vehículo se
conduce a una velocidad de aproximadamente 10 km/h o menos. El sistema está equipado
con un dispositivo de asistencia que notifica al conductor de l a distancia aproximada desde
el vehículo al obstáculo alrededor usando un bip y una indicación de detección de
obstrucción
*.

Sensor de esquina trasera
Sensor de esquina delantera
Sensor trasero
Sensor delanteroAlgunos modelos.
ADVERTENCIA
No confíe únicamente en el sistema de sensores de estacionamiento y asegúrese de confirmar
visualmente la seguridad alrededor de su vehículo al maniobrar.
Este sistema puede ayudar al conductor a usar el vehículo al moverse hacia delante y atrás al
estacionar. Los rangos de detección de los sens ores son limitados, por lo tanto, conducir el
vehículo confiando solamente en el sistema puede causar un accidente. Siempre confirme
visualmente la seguridad alrededor de su vehículo al conducir.
NOTA
•No instale ningún accesorio dentro de los rangos de detección de los sensores. Podrían
afectar el funcionamiento del sistema.
•Dependiendo del tipo de obstáculo y las condiciones alrededor, el rango de detección de
un sensor puede reducirse, o los sensores podrían no detectar los obstáculos.
•El sistema no funcionará normalmente en las siguientes condiciones:
•Barro, hielo o nieve adherido al área de los sensores (vuelve a funcionar normalmente
cuando se limpian).
•El área de los sensores está congelada (vuelve a funcionar normalmente cuando se
quita el hielo).
•Los sensores se cubren con una mano.
Al conducir
Sistema de sensor de estacionamiento
*Algunos modelos4-205
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43

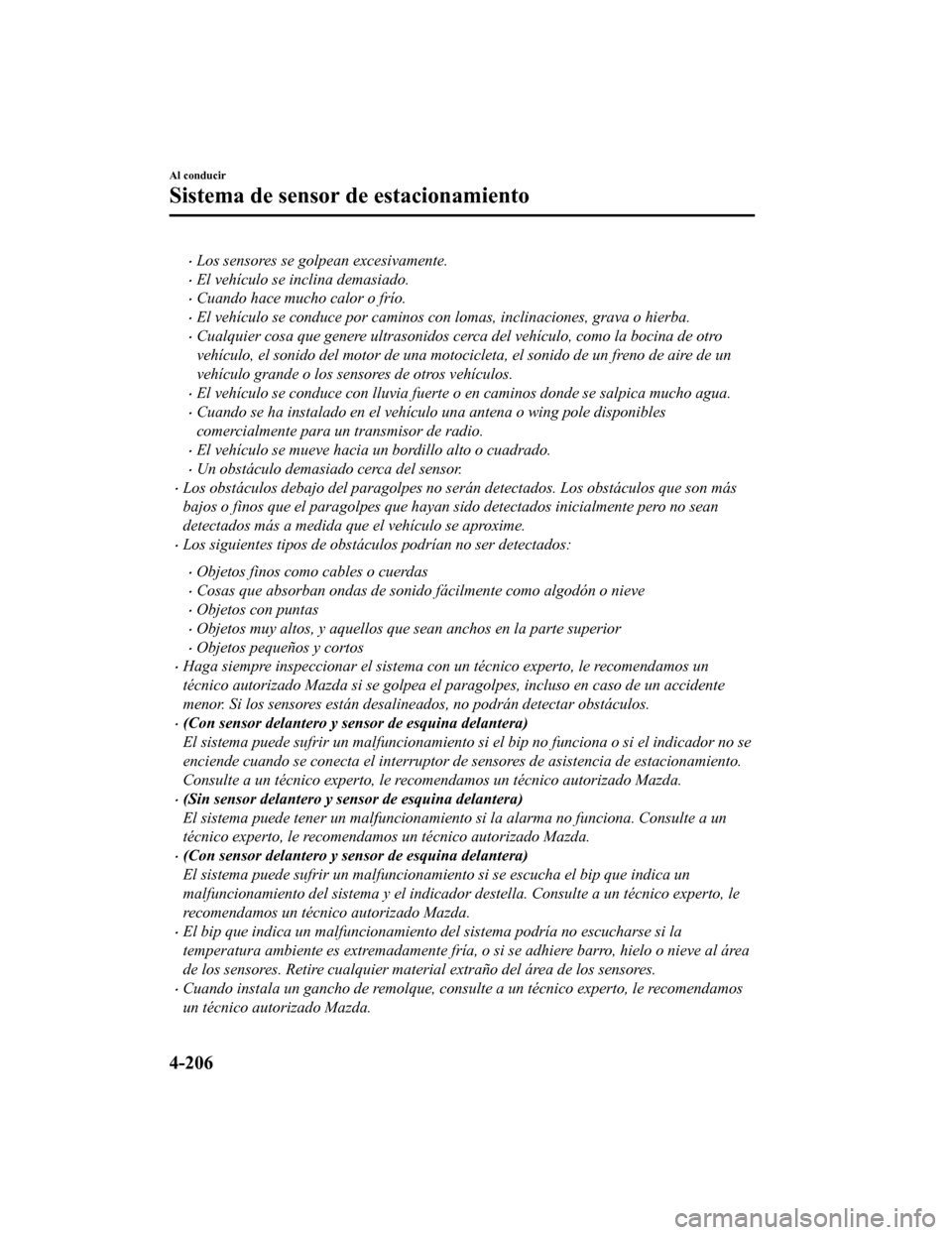

•Los sensores se golpean excesivamente.
•El vehículo se inclina demasiado.
•Cuando hace mucho calor o frío.
•El vehículo se conduce por caminos con lomas, inclinaciones, grava o hierba.
•Cualquier cosa que genere ultrasonidos cerca del vehículo, como la bocina de otro
vehículo, el sonido del motor de una motocicleta, el sonido de un freno de aire de un
vehículo grande o los sensores de otros vehículos.
•El vehículo se conduce con lluvia fuerte o en caminos donde se salpica mucho agua.
•Cuando se ha instalado en el vehículo una antena o wing pole disponibles
comercialmente para un transmisor de radio.
•El vehículo se mueve hacia un bordillo alto o cuadrado.
•Un obstáculo demasiado cerca del sensor.
•Los obstáculos debajo del paragolpes no serán detectados. Los obstáculos que son más
bajos o finos que el paragolpes que hayan sido detectados inicialmente pero no sean
detectados más a medida que el vehículo se aproxime.
•Los siguientes tipos de obstáculos podrían no ser detectados:
•Objetos finos como cables o cuerdas
•Cosas que absorban ondas de sonido fácilmente como algodón o nieve
•Objetos con puntas
•Objetos muy altos, y aquellos que sean anchos en la parte superior
•Objetos pequeños y cortos
•Haga siempre inspeccionar el sistema con un técnico experto, le recomendamos un
técnico autorizado Mazda si se golpea el paragolpes, incluso en caso de un accidente
menor. Si los sensores están desalineados, no podrán detectar obstáculos.
•(Con sensor delantero y sensor de esquina delantera)
El sistema puede sufrir un malfuncionamiento si el bip no funciona o si el indicador no se
enciende cuando se conecta el interruptor de sensores de asistencia de estacionamiento.
Consulte a un técnico experto, le recomendamos un técnico autorizado Mazda.
•(Sin sensor delantero y sensor de esquina delantera)
El sistema puede tener un malfuncionamiento si la alarma no funciona. Consulte a un
técnico experto, le recomendamos un técnico autorizado Mazda.
•(Con sensor delantero y sensor de esquina delantera)
El sistema puede sufrir un malfuncionamiento si se escucha el bip que indica un
malfuncionamiento del sistema y el indicador destella. Consulte a un técnico experto, le
recomendamos un técnico autorizado Mazda.
•El bip que indica un malfuncionamiento del sistema podría no escucharse si la
temperatura ambiente es extremadamente fría, o si se adhiere barro, hielo o nieve al área
de los sensores. Retire cualquier material extraño del área de los sensores.
•Cuando instala un gancho de remolque, consulte a un técnico experto, le recomendamos
un técnico autorizado Mazda.
Al conducir
Sistema de sensor de estacionamiento
4-206
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43

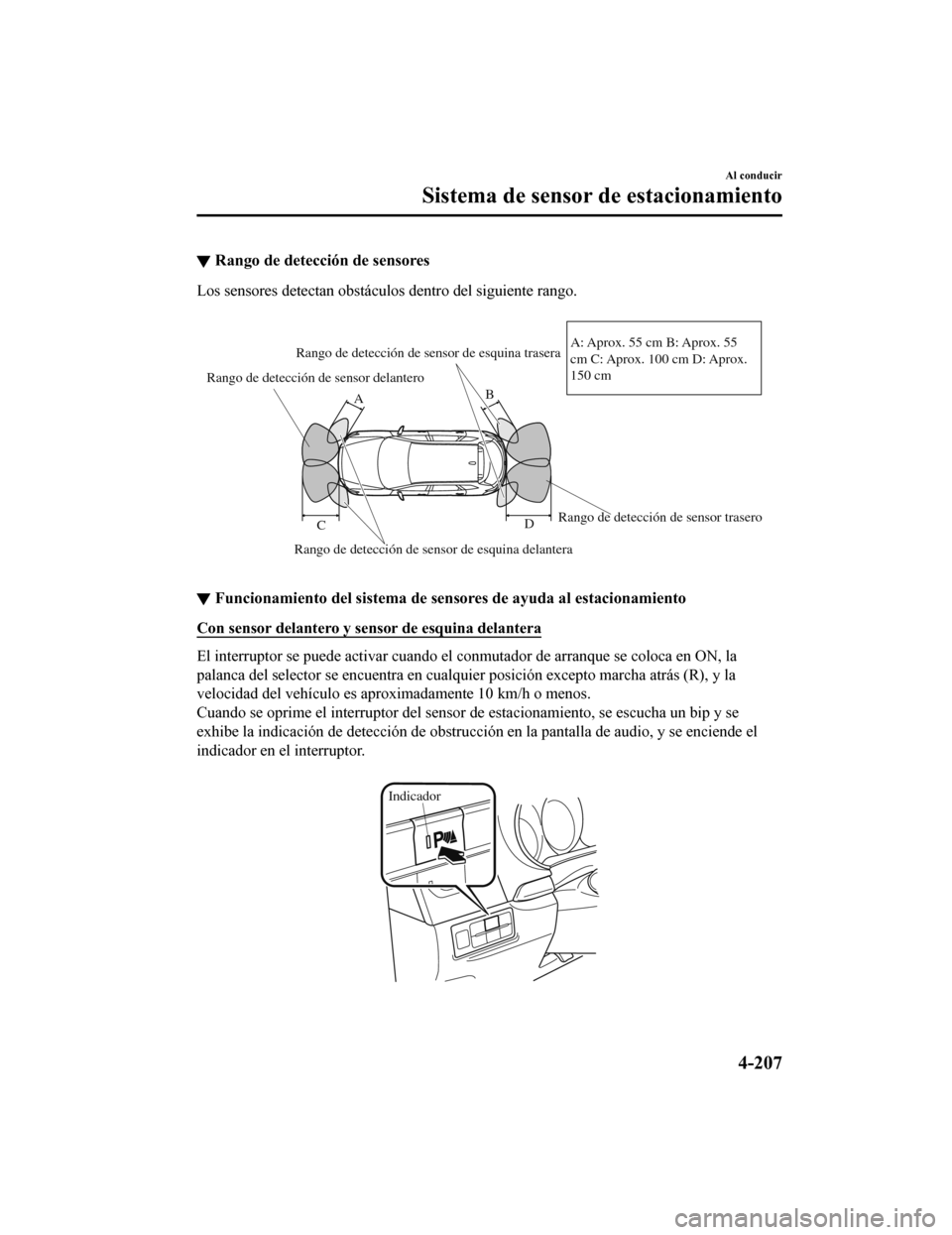

▼Rango de detección de sensores
Los sensores detectan obstáculos dentro del siguiente rango.

Rango de detección de sensor delantero
Rango de detección de sensor de esquina delantera Rango de detección de sensor trasero
Rango de detección de sensor de esquina trasera
B
A
D
C A: Aprox. 55 cm B: Aprox. 55
cm C: Aprox. 100 cm D: Aprox.
150 cm
▼
Funcionamiento del sistema de se
nsores de ayuda al estacionamiento
Con sensor delantero y sensor de esquina delantera
El interruptor se puede activar cuando el conmutador de arranqu e se coloca en ON, la
palanca del selector se encuentra en cualquier posición excepto marcha atrás (R), y la
velocidad del vehículo es aproximadamente 10 km/h o menos.
Cuando se oprime el interruptor del sensor de estacionamiento, se escucha un bip y se
exhibe la indicación de detección de obstrucción en la pantalla de audio, y se enciende el
indicador en el interruptor.

Indicador
Al conducir
Sistema de sensor de estacionamiento
4-207
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43

NOTA
Si se cancela el sistema, no se repondrá automáticamente incluso cuando la velocidad del
vehículo haya disminuido a 10 km/h o menos.

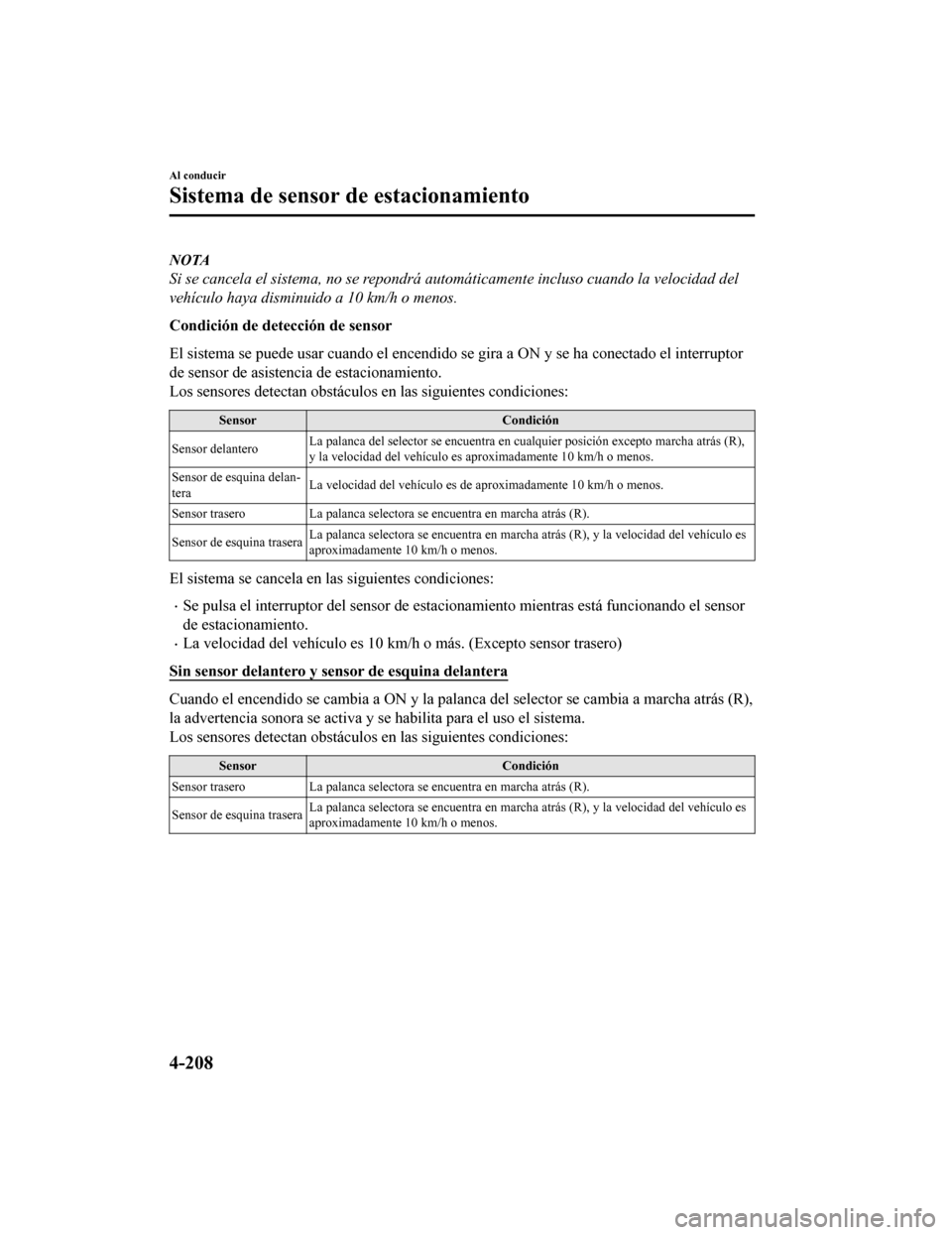

Condición de detección de sensor
El sistema se puede usar cuando el encendido se gira a ON y se ha conectado el interruptor
de sensor de asistencia de estacionamiento.
Los sensores detectan obstáculos en las siguientes condiciones:
Sensor Condición
Sensor delantero La palanca del selector se encuentra en cualquier posición exce
pto marcha atrás (R),
y la velocidad del vehículo es a proximadamente 10 km/h o menos.
Sensor de esquina delan-
tera La velocidad del vehículo es de aproximadamente 10 km/h o menos
.
Sensor trasero La palanca selectora se encuentra en marcha atrás (R).
Sensor de esquina trasera La palanca selectora se encuentra en marcha atrás (R), y la velocidad del vehículo es
aproximadamente 10 km/h o menos.
El sistema se cancela en las siguientes condiciones:
•Se pulsa el interruptor del senso
r de estacionamiento mientras está funcionando el sensor
de estacionamiento.
•La velocidad del vehículo es 10 km/h o más. (Excepto sensor tra sero)
Sin sensor delantero y sen sor de esquina delantera
Cuando el encendido se cambia a ON y la palanca del selector se cambia a marcha atrás (R),
la advertencia sonora se activa y se habilita para el uso el si stema.
Los sensores detectan obstáculos en las siguientes condiciones:
Sensor Condición
Sensor trasero La palanca selectora se encuentra en marcha atrás (R).
Sensor de esquina trasera La palanca selectora se encuentra en marcha atrás (R), y la velocidad del vehículo es
aproximadamente 10 km/h o menos.
Al conducir
Sistema de sensor
de estacionamiento
4-208
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43

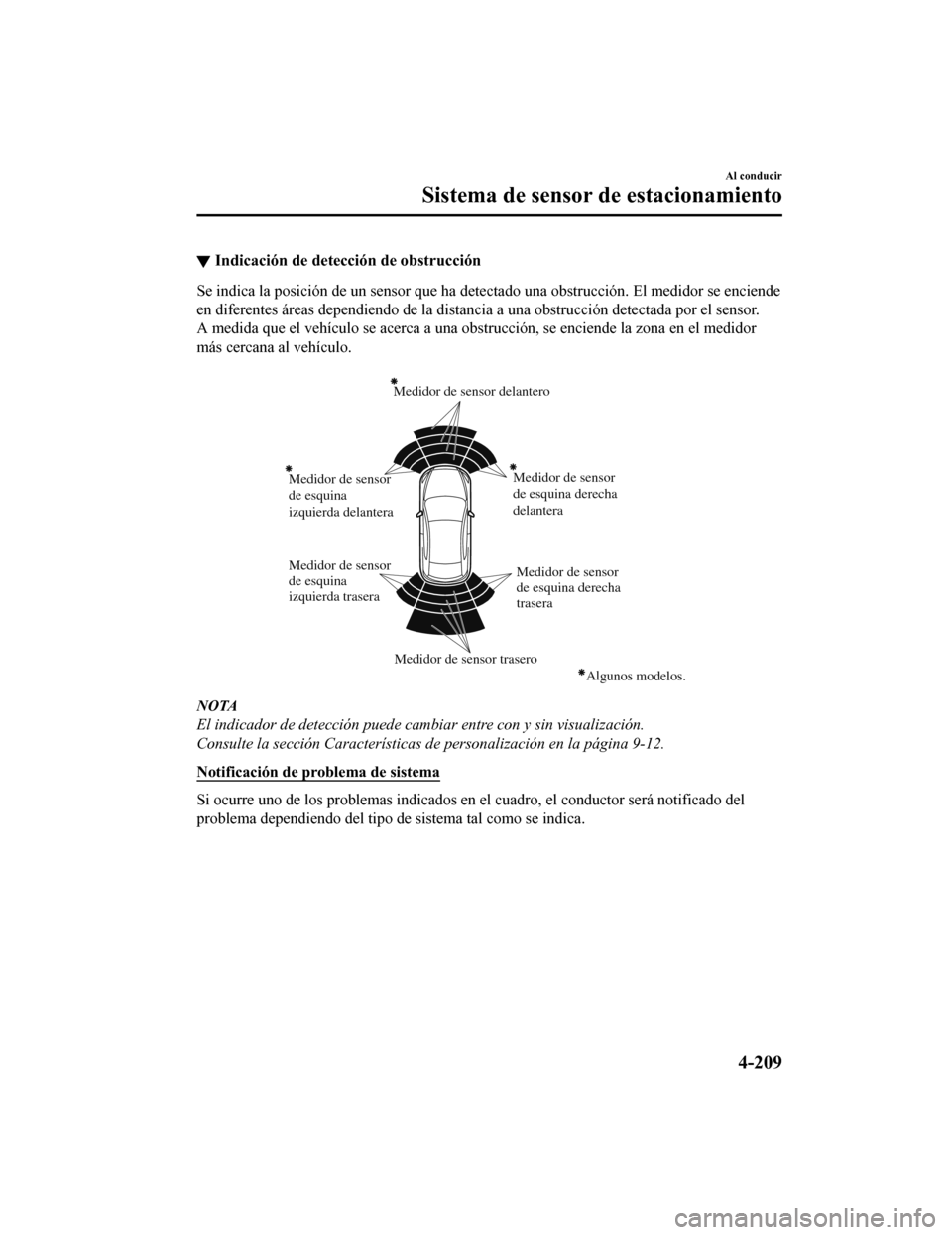

▼Indicación de detecci
ón de obstrucción
Se indica la posición de un sensor que ha detectado una obstruc ción. El medidor se enciende
en diferentes áreas dependiendo de la distancia a una obstrucci ón detectada por el sensor.
A medida que el vehículo se acerca a una obstrucción, se enciende la zona en el medidor
más cercana al vehículo.

Medidor de sensor
de esquina
izquierda delantera Medidor de sensor
de esquina derecha
delantera
Medidor de sensor
de esquina derecha
trasera
Medidor de sensor
de esquina
izquierda trasera Medidor de sensor delantero
Medidor de sensor trasero Al
gunos modelos.
NOTA
El indicador de detección puede cambiar entre con y sin visualización.
Consulte la sección Características de personalización en la página 9-12.
Notificación de problema de sistema
Si ocurre uno de los problemas indicados en el cuadro, el conductor será notificado del
problema dependiendo del tipo de sistema tal como se indica.
Al conducir
Sistema de sensor de estacionamiento
4-209
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43

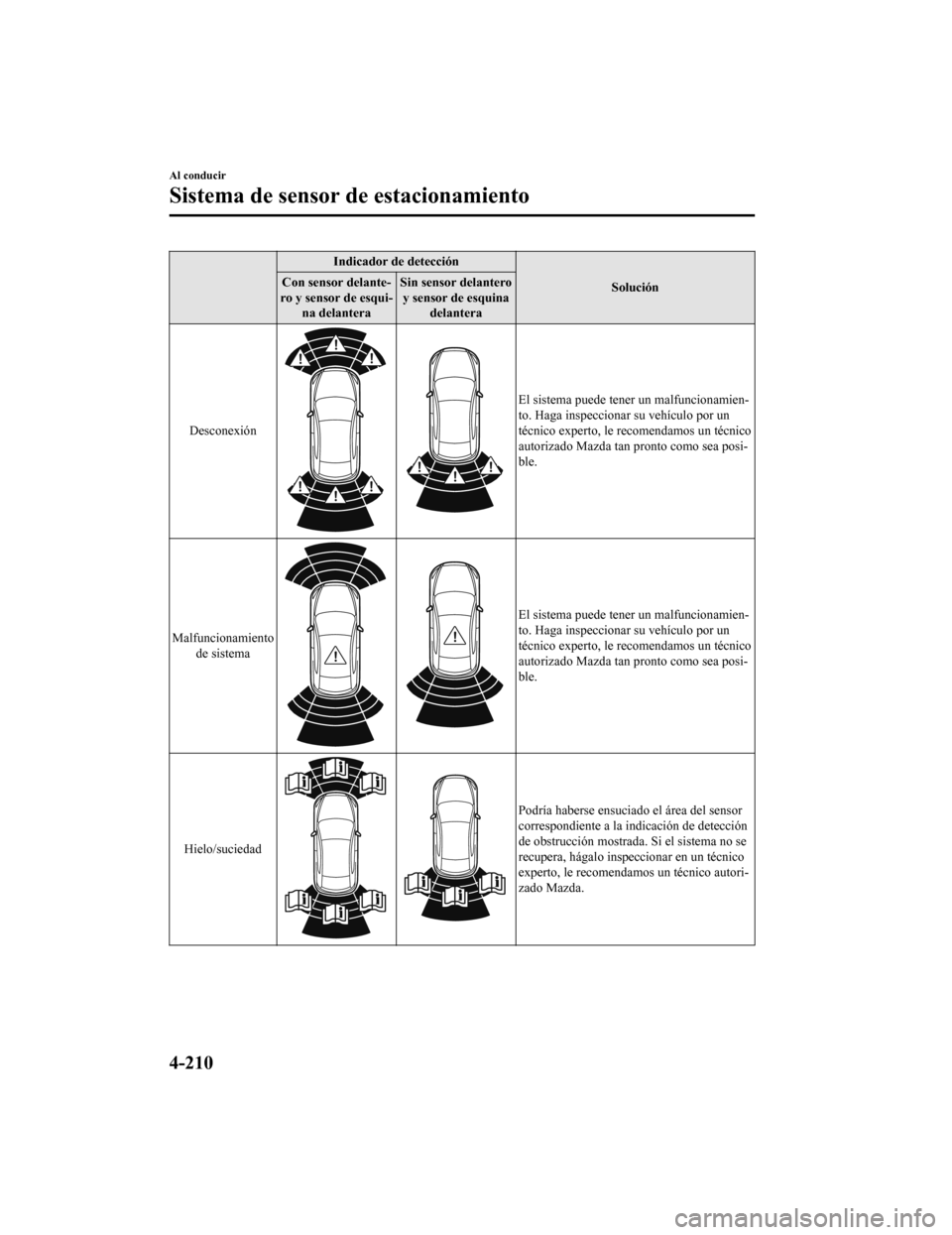

Indicador de detecciónSolución
Con sensor delante-
ro y sensor de esqui- na delantera Sin sensor delantero
y sensor de esquina delantera
Desconexión
El sistema puede tener un malfuncionamien-
to. Haga inspeccionar su vehículo por un
técnico experto, le recomendamos un técnico
autorizado Mazda tan pr onto como sea posi-
ble.
Malfuncionamiento de sistema
El sistema puede tener un malfuncionamien-
to. Haga inspeccionar su vehículo por un
técnico experto, le recomendamos un técnico
autorizado Mazda tan pr onto como sea posi-
ble.
Hielo/suciedad
Podría haberse ensuciado el área del sensor
correspondiente a la indicación de detección
de obstrucción mostrada. Si el sistema no se
recupera, hágalo inspeccionar en un técnico
experto, le recomendamos un técnico autori-
zado Mazda.
Al conducir
Sistema de sensor de estacionamiento
4-210
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43

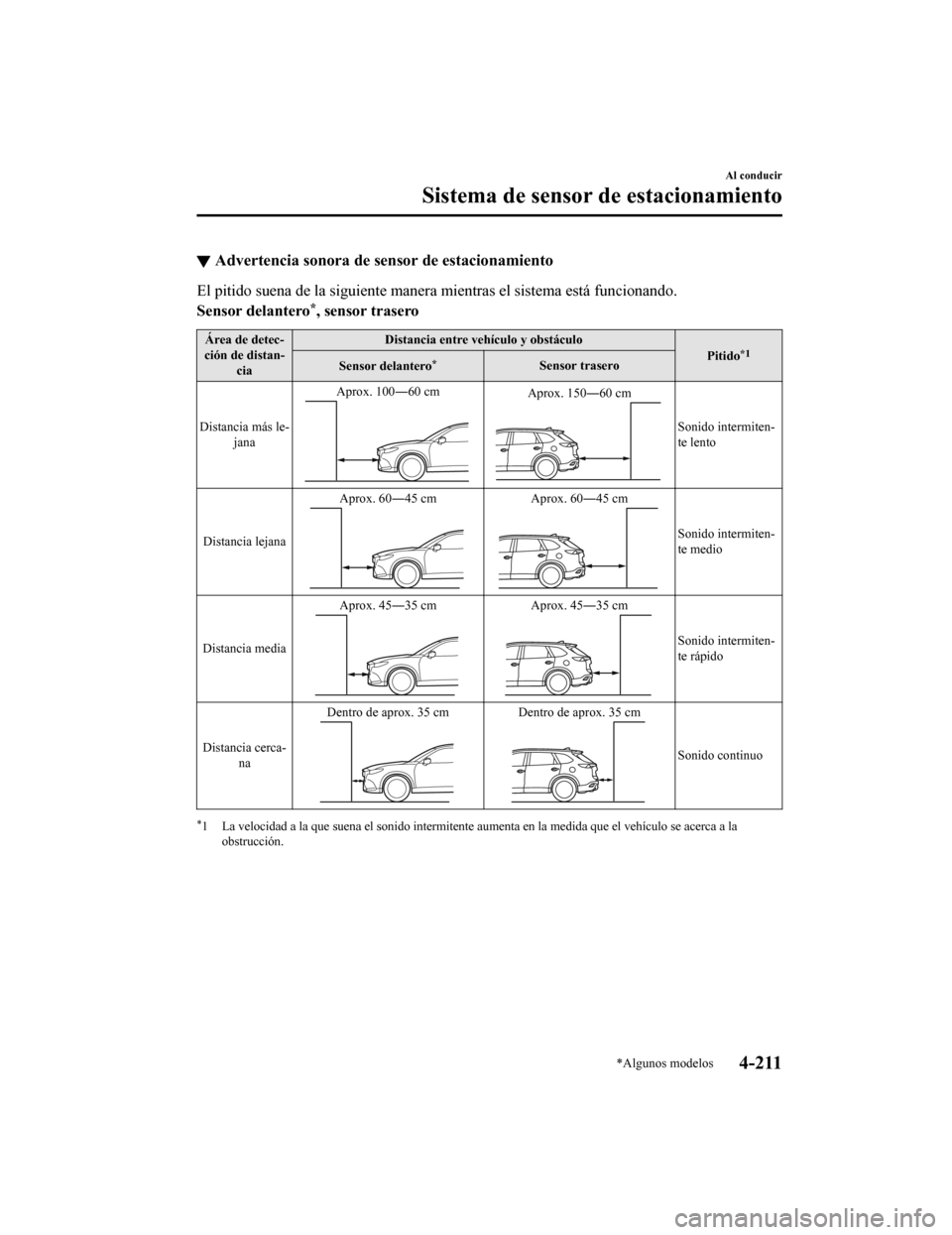

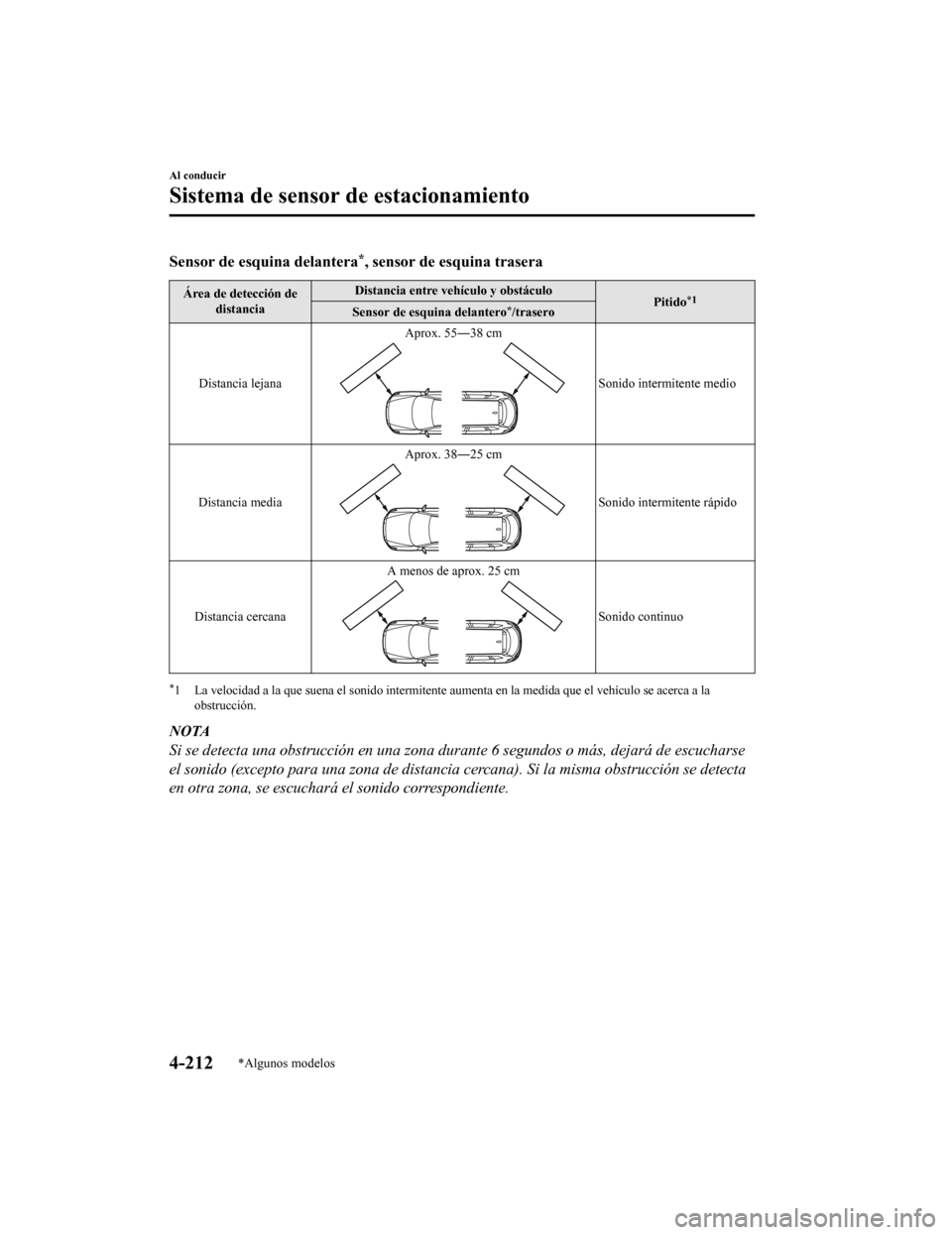

▼Advertencia sonora de se
nsor de estacionamiento
El pitido suena de la siguiente manera mientras el sistema está funcionando.
Sensor delantero
*, sensor trasero
Área de detec-
ción de distan- cia Distancia entre vehículo y obstáculo
Pitido*1Sensor delantero*Sensor trasero
Distancia más le- jana Aprox. 100―60 cm
Aprox. 150―60 cm
Sonido intermiten-
te lento
Distancia lejana Aprox. 60―45 cm
Aprox. 60―45 cm
Sonido intermiten-
te medio
Distancia media Aprox. 45―35 cm
Aprox. 45―35 cm
Sonido intermiten-
te rápido
Distancia cerca- na Dentro de aprox. 35 cm
Dentro de aprox. 35 cm
Sonido continuo
*1 La velocidad a la que suena el sonido intermitente aumenta en la medida que el vehículo se acerca a la
obstrucción.
Al conducir
Sistema de sensor de estacionamiento
*Algunos modelos4-211
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43

Sensor de esquina delantera*, sensor de esquina trasera
Área de detección de
distancia Distancia entre vehículo y obstáculo
Pitido*1Sensor de esquina delantero*/trasero
Distancia lejana Aprox. 55―38 cm
Sonido intermitente medio
Distancia media Aprox. 38―25 cm
Sonido intermitente rápido
Distancia cercana A menos de aprox. 25 cm
Sonido continuo
*1 La velocidad a la que suena el
sonido intermitente aumenta en la medida que el vehículo se acerca a la
obstrucción.
NOTA
Si se detecta una obstrucción en una zona durante 6 segundos o más, dejará de escucharse
el sonido (excepto para una zona de distancia cercana). Si la misma obstrucción se detecta
en otra zona, se escuchará el sonido correspondiente.
Al conducir
Sistema de sensor de estacionamiento
4-212*Algunos modelos
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43
